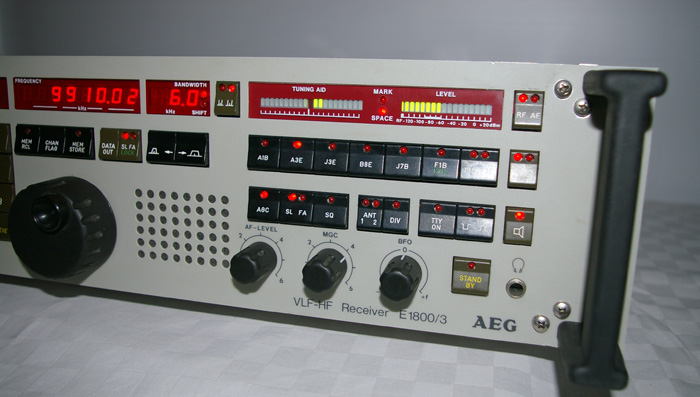

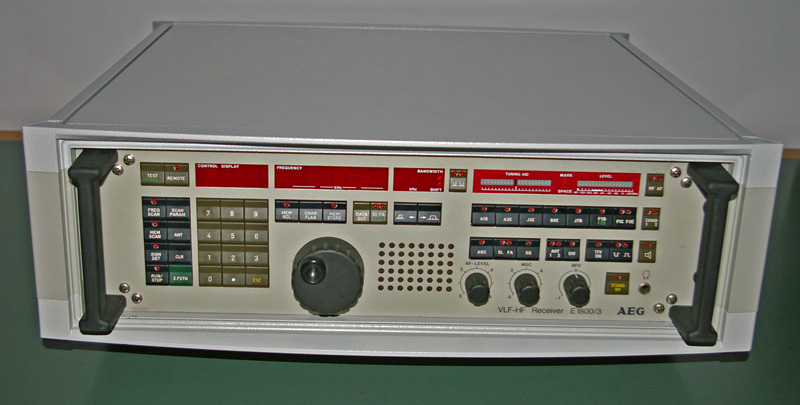

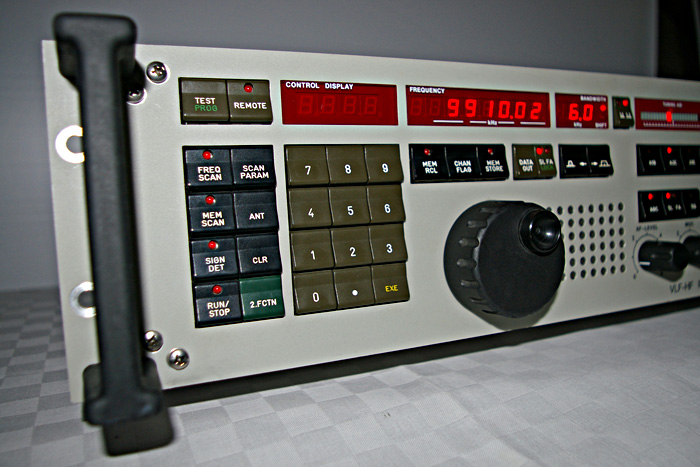

Der Empfänger E1800/3 ist vorgesehen zur Verwendung als Betriebs-, Such- und Überwachungsempfänger
für den Frequenzbereich 10 kHz bis 30 MHz und besticht durch herausragende technische Eigenschaften.
Er war und ist noch der bevorzugte Empfänger bei deutschen und vielen ausländischen Empfangsstellen.
Der Empfänger ist mikroprozessorgesteuert und über eine
serielle Datenschnittstelle in allen Funktionen fernsteuerbar.
Der E1800/3 verfügt über einen Statusspeicher, in dem 100 Empfänger-Einstellungen abgespeichert
und wieder aufgerufen werden können. (Frequenz-Scan, Memory-Scan).
Unter anderen werden folgende Einstellkriterien abgespeichert: Frequenz, Betriebsart, Bandbreite,
Regelart und -geschwindigkeit.
Mit dem eingebauten Analyse-Oszillator AO 1710 wird die Frequenzeinstellzeit
für 100 Hz Genauigkeit von etwa 100 ms auf 1 ms reduziert.
Die vorliegende Hardware-Konfiguration unterstützt folgende Betriebsarten:
A1A/A1B (A1), A2A/A2B (A2), A3E (A3), J3E (A3J), R3E (A3A), H3E (A3H), F1B (F1), F1C (F4), F7B (F6), Kanal A und F3E (Schmalband-FM).
Sämtliche Filterbandbreiten mit Ausnahme des 10 kHz-Filters werden durch extrem steilflankige mechanische Filter realisiert:
0.3 kHz, 1.5 kHz, -3 kHz (LSB), +3 kHz (USB), 6 kHz, 10 kHz
Unabhängig von der Betriebsart sind alle Filterbandbreiten frei wählbar.

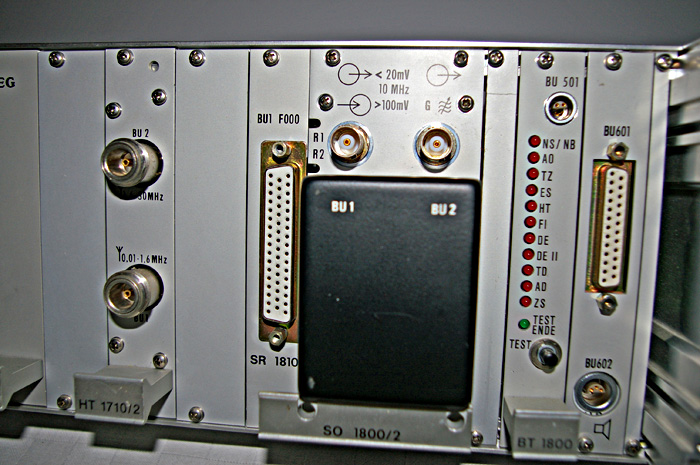

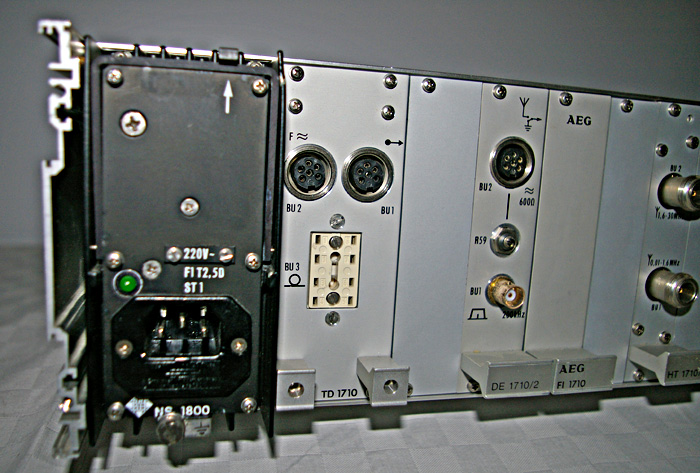

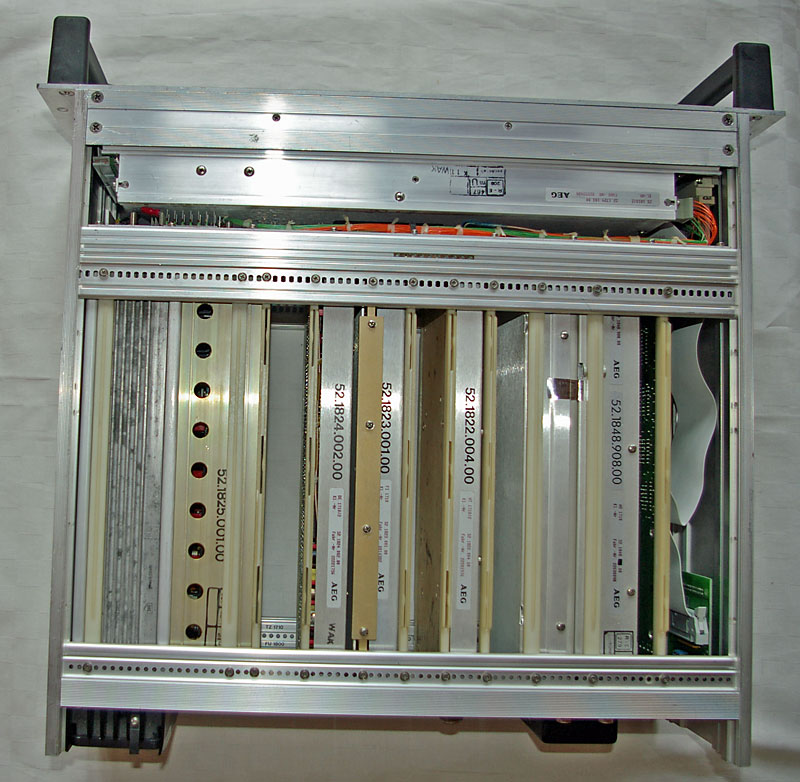

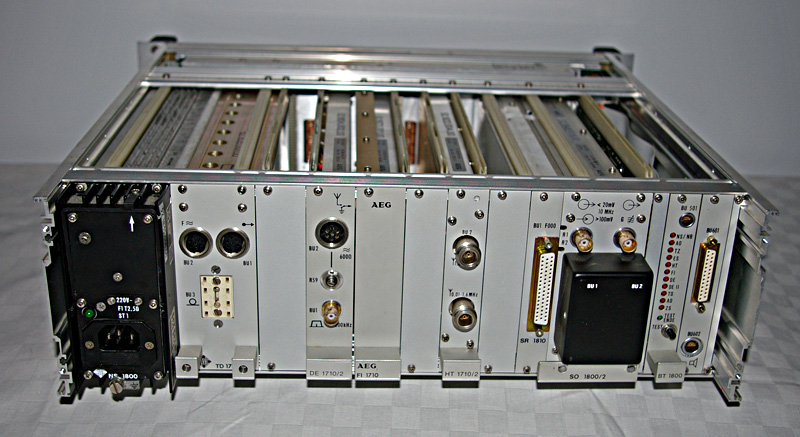

Der als 19-Zoll-Einschub konfigurierte Baugruppenträger umfasst folgende Baugruppen:
- Bedienfeld BF 1800/5 (mit zentraler Steuerbaugruppe)
- Netzstromversorgung NS 1800
- Telegrafie Demodulator TD 1710
- Demodulator DE 1710/2
- ZF-Filterbaugruppe FI 1710
- HF-Teil HT 1710/2
- Synthese-Oszillator SO 1800/2 mit Analyse-Oszillator AO 1710 und Speicher SR 1810
- Eigentest (BITE) BT 1800
- Serielle Datenschnittstelle SER 1810 (RS232C/V.24)
